El driver esta diseñado para poder controlar hasta las mas mínimas particularidades del Scope Cover y se proporciona en un pendrive. Dentro de la carpeta «Talon6_scope_cover_wifi» tenemos los Scripts de apertura y cierre para añadir a los programas de automatización. Solo hay dar tres pasos para instalarlo: 1. Arrastrar la carpeta Talon6_scope_cover_wifi a C:/ 2. Siguiente paso es abrir esta carpeta y ejecutar el driver USB CH341SER.exe 3. El tercer paso es ejecutar Talon6_scope_cover_wifi.exe (la primer vez como administrador para que se registre en ASCOM). Nos saldrá una pantalla avisando de que ha sido registrado en ASCOM. A continuación se abrirá el driver. Fig.1

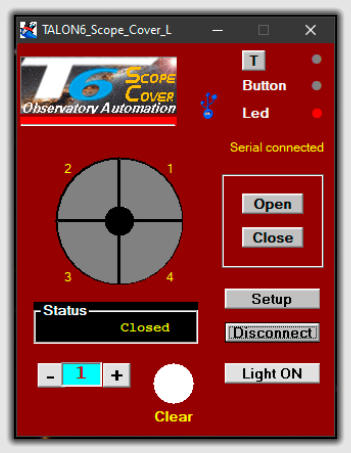

Fig.1 Driver Scope Cover
En esta parte del driver nos encontramos con los siguientes botones e indicadores: Open y Closed: Permiten interactuar con la tapa, abrir o cerrar. Setup: Nos da acceso a la configuración general del driver. Conect / Disconnect: Abre y cierra comunicaciones. Ligth ON/OFF: Al pulsar encenderá o apagara el panel de Flats cuando esté disponible en la equipación, según modelos. BotónT, nos deja ver la ventana de trazas de comunicaciones. Indicador Button: Cambia de gris a rojo al pulsar el pulsador de apertura y cierre de la caja. Led: Indica si el led indicador de la caja de control está encendido o apagado. En rojo indica que el led esta encendido. En Gris indica que esta apagado. Este led indicador de la caja se puede programar en el setup para que permanezca apagado mientras la tapa esta abierta y no produzca contaminación lumínica en el observatorio. Si pulsamos el botón manual del controlador para abrir o cerrar la tapa, el led de la caja volverá a iluminarse. Status: Nos da información escrita junto con la figura de la tapa del estado de la misma . La venta que indica numero de filtro, nos deja cambiar al filtro que deseemos del 1 al 10. También cambiara el color y nombre del filtro en la figura que lo acompaña. La figura de los pétalos se ajusta al seleccionar el numero de de los mismos en el Setup.
SETUP.

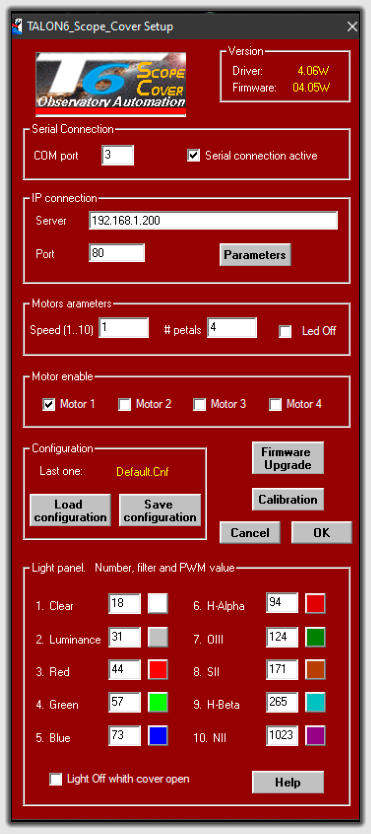

Dentro del Setup encontramos las siguientes ventanas: Ventana Setup. Version: Nos da información de la versión Driver y Firmware. Serial Connection: es donde ingresamos el puerto COM que ha asignado Windows a nuestro dispositivo al conectarlo. También tenemos un Check donde podemos activar las comunicaciones por el puerto COM o desactivar para wifi. IP Conenection: En este cuadro indicaremos la IP y el puerto al que tratará de conectarse el driver. Parameters: Al pulsar se abre la pantalla de parámetros internos para la conexión wifi, donde ingresaremos la IP Local que asignamos al equipo y la Gateway de nuestro ruter. También la SSID o nombre de nuestra red wifi y la Password. Motor Parameters: Este marco nos deja seleccionar la velocidad de apertura y cierre a demás del numero de pétalos que deseamos controlar (Máximo 4). También activar o desactivar la luz de estado de la tapa que esta en el controlador. Motor Enable: Aquí podemos activar o desactivar los motores que deseemos. Configuration: Este cuadro dos deja guardar o cargar diferentes configuraciones que hayamos creado antes. Firmware Upgrade: Al hacer clic en este botón accedemos a la ventana de carga de firmware del equipo. Se despliega una ventana donde seleccionar el firmware. En la columna de la izquierda pincharemos la carpeta fw_upgrade y se desplegará en la columna derecha los fw. disponibles. Al seleccionar en la columna derecha el archivo se colocará en la linea Filename. Ya podemos pulsar el botón Upload FW. El driver cargará el firmware después de abrir una ventana testigo, donde veremos el proceso automático. Cuando finalice la carga del fw se nos pedirá que pulsemos cualquier botón del teclado para salir. El proceso a finalizado con éxito. Calibration: Pulsar este botón nos despliega una ventana que nos da la oportunidad de controlar la apertura máxima y mínima de cada tapa o pétalo.

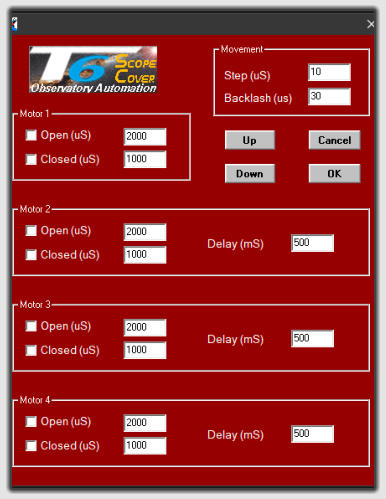

Seleccionando, en la ventana del motor correspondiente al que queramos ajustar, clicaremos en Open o Closed y variaremos los valores escritos en la ventana aledaña al la casilla activada. Podemos escribir el numero deseado y darle a Up o Down , o pulsaremos estos dos últimos que subirán el valor o bajaran a saltos de los marcado en el cuadro superior derecho Movements, en este caso saltos de 10uS. Los ajustes de los valores van de 500 para cerrado a 2500 para abierto. También se puede ajustar el Blacklash en uS. Si tenemos varios pétalos o tapas, podemos hacer que se abran o cierren en un orden determinado cambiando el valor Delay. En el caso que se muestra, las tapas tiene un intervalo de medio segundo entre unas y otras y siempre siguiendo el orden 1,2,3 y 4, tanto para la apertura como para el cierre.
El botón OK, acepta los cambios realizados en el Setup y sale de el llevándonos a la ventana principal del driver. El botón Cancel, nos devuelve a la ventana principal sin realizar cambios en el setup. Light panel. Number , filter and PWM value.
Botones Cancel y ok.
En el SETUP de Scope Cover Light tenemos el control de luminosidad de cada uno de los diez pasos de la barra de ajuste de brillo, correspondientes a diez filtros diferentes. Los valores para definir la luminosidad no son lineales. Se puede ver en el botón Help la correspondencia aproximada de los valores con los porcentajes de iluminación de la lamina. Los colores y nombres de los filtros se pueden editar pinchando encima de ellos.
PRECIO DE REALIZACIÓN DE LOS EQUIPOS Con Panel de Flats. 1 Motor / 1 Tapas/ 1Controlador 100,110,130,170 mm ….……… .290€ 430€ 200, 250 mm ………….…………320€ 510€ 280 mm …………………………..390€ 610€ Medias mayores o diferentes de 1,2,4 pétalos, con y sin panel Flats consultar. Tapas a medida o con mascara de Bahtinov o vaciado central secundario +50€ Panel de iluminación a medida +60€ Scope Cover Light incluye inverter en la electrónica del controlador hasta los 250mm, haciéndolo un equipo compacto y libre de muchos cables. BAJO PEDIDO: 2 Motores / 2 Tapas / 1Controlador: Todas a medida desde 250mm hasta 400mm …. 520€ Con mascara de Bahtinov o vaciado central secundario+50€ 4 Motores/ 4 tapas / 1 Controlador: Todas a medida desde 250mm a 400mm ………..640€ Con mascara de Bahtinov o vaciado central del secundario +80€ 4 Motores/ 4 tapas / 1 controlador: Todas a medida desde 400mm a 600mm ………..790€ Con mascara de Bahtinov o vaciado central del secundario +90€ Medias mayores o diferentes, de1,2,4 pétalos, con y sin panel Flats consultar. * Las medidas dadas son de las tapas, no de los objetivos de los telescopio a cubrir. Todos los equipos se suministran con Cable USB de 1M, Caja controladora y Driver Compatible ASCOM. Precios para Península y Baleares. IVA no incluido.
INSTALACIÓN El motor o motores de Scope Cover (según versiones) se instalan de forma sencilla. Una abrazadera rodea el tubo del telescopio y sujeta los motores en la posición elegida por el usuario. Los motores son ajustables vía software en apertura hasta los 270º. Para telescopios RC los motores deberán ir atornillados en el soporte superior del tubo cerrado o en el anillo exterior de soporte del secundario. El motor o motores se conectan a la caja controladora capaz de gobernar hasta 4 de ellos. Para 2 o 4 tapas se puede programar la apertura y cierre simultáneo de las mismas o en el orden elegido por el usuario con tiempos de espera programados por cada pétalo en el driver. SUGERENCIA: Aunque Scope Cover puede tapar totalmente el telescopio, creemos que seria sano para la óptica dejar la tapa a 1mm mínimo de separación del parasol o borde del telescopio para que la posible humedad depositada en la óptica se disipe y no provoque los dañinos hongos, o que micro partículas metálicas de polvo provoque óxidos que pueden deteriorar los tratamientos ópticos de forma irreversible.
0:00
/
2:13

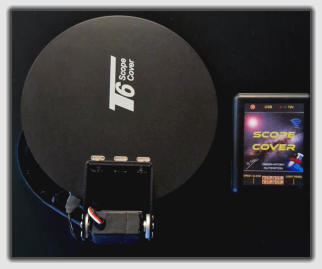

Scope Cover y Scope Cover Ligth Descripción y Manual de Usuario. Descripción. Scope Cover es un accesorio para nuestros telescopios que nos permite mantener las ópticas limpias cuando no utilizamos nuestros equipos. Con el complemento de lamina de Flats proporciona la comodidad y el control de realizar Flats de gran calidad para las tomas planas de nuestras astrofotografías, o tomas oscuras cuando necesitamos calibra el ruido en nuestras imágenes, haciendo de obturador cuando nuestras cámaras no disponen de el. Basado en un nuevo controlador digital con un procesador de 32 bits y con conexión USB y WiFi nos ofrece un control preciso de la posición de la tapa o del grado de luminosidad de la lamina de Flats alimentada por un sistema inverter embebido en la propia caja del controlador y que soporta hasta laminas de 250mm, para laminas mas grandes el inverter se monta en una segunda caja. Con un potente Driver ASCOM, Scope Cover puede ser calibrado en la apertura máxima y mínima de la posición de la tapa, velocidad de apertura y cierre, activación de 1 a 4 motores, selección del brillo para los Flats hasta en 10 filtros, seleccionar entre dos tipos de comunicaciones, USB o WiFi. También es seleccionable el pagado automático de la lamina de Flats cuando se abre la tapa, evita el riesgo de dejar la lamina encendida durante la observación. La apertura y cierre automática de la tapa se sincroniza con el techo del observatorio controlado con el sistema Talon6 RoR y Dome. Scopecover a evolucionado a una caja de control mas moderna, pequeña,robusta y con materiales resistentes de gran calidad. Las dimensiones son de solo 88x68x27mm y solo un peso de 117gr. en la versión con inverter. Con sistemas antidesconexión redundantes para una máxima fiabilidad,está especialmente pensado para observatorios remotos. El controlador dispone de hasta cuatro salidas para cuatro motores, lo que nos permite añadir tapas a diferentes equipos que queramos proteger. La alimentación de Scope Cover es 12v en corriente continua. Se suministra el conector para esta entrada.

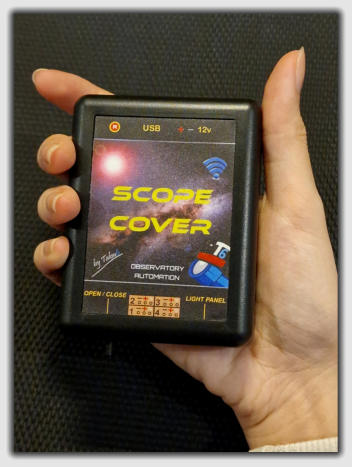

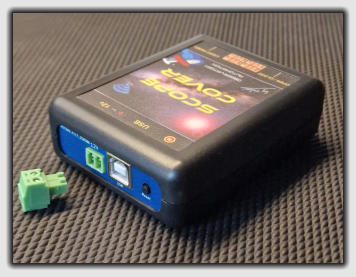

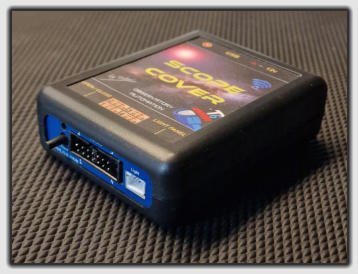

Scope-Cover Light. Este controlador dispone de un pulsador que nos permitirá abrir y cerrar de forma manual sin la necesidad de tener el Pc al lado para su activación cuando estamos usando el telescopio a pié de columna. El led que indica el estado de la tapa (Abierto, en movimiento o Cerrado) puede ser apagado desde el driver para evitar contaminación lumínica en el observatorio durante su funcionamiento. Instalación del Driver
Esperamos que este manual sea de ayuda y os facilite la comprensión del funcionamiento y uso de vuestro equipo. Por cualquier duda escribirnos a: Miguel Ángel García. miguelang555@gmail.com Antonio Pérez. antonio.perez.ambite@gmail.com
Designed by Miguel Ángel García -2025
