El observatorio O.A.R. SPAG Monfragüe esta situada a 411m de altura y en las estribaciones
del Parque Nacional de Monfragüe (Cáceres) España, zona de Reserva de la Biosfera y protegido
desde 2017 con la certificación Starlight, avalando así la calidad del cielo para su estudio y disfrute.
El proyecto de construcción del observatorio se inició y terminó en Agosto del año 2007
y desempeña trabajos de astrofotografía de cielo profundo y colaboraciones con otros
observatorios y astrónomos aficionados o profesionales. El observatorio pertenece al grupo de los
Observatorio SPAG, creado en 2005 por Javier Mora Rubio, Francisco Bermejo García,
José Luis Quiñones Plaza y Miguel Ángel García Borrella.
Su uso está totalmente automatizado y puede trabajar de forma remota en la obtención de
datos de imágenes.
Al control de la automatización está el sistema TALON6 , que se encarga de la apertura y
cierre del observatorio, control del estado de las comunicaciones con el Pc e Internet, sistemas de
seguridad atmosférica, sistemas de alimentación, aparcado de la montura y del encendido y apagado
de equipos a través del complemento IP-Switch .

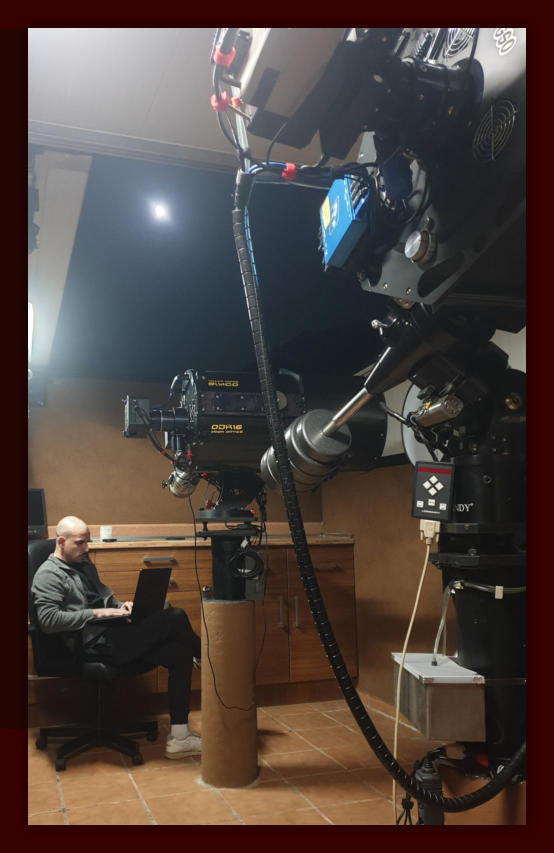

Actualmente el observatorio consta de dos columnas equipadas con telescopios de media y
larga focal, ASA N12 f/3,6 y ODK16 f/6,8, con resoluciones en imagen de 1,14 y 0,68 seg/pixel.
Los programas de automatización utilizados en nuestro caso son Sequence (ASA) y AP5 (CCDWare)

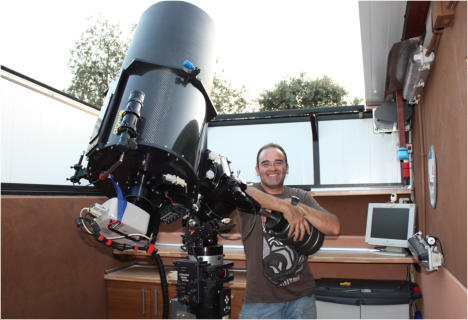

El Equipo ASA N-12 está a cargo de Antonio Fernandez Sanchez, excelente astrofotógrafo que
opera el equipo desde Vargas (Cantabria).
Su pagina Web está llena de maravillas del cielo: http://afesan.es/

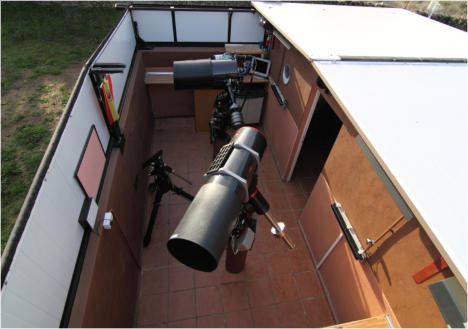

Los telescopios están situados en el
centro de sus plataformas, de 35cm de
espesor y sobre columnas de
hormigón armado HA-25 y operan
independientemente al estar los techos
partidos al centro y moverse de forma
individual.
Se buscó un diseño en el que no
hubiera un carril central para no
entorpecer la visión de los mismos
produciendo otro horizonte artificial
más de los que provoca la misma
estructura perimetral del observatorio.
El interior del observatorio contiene dos
tipos de iluminación, blanca para
mantenimiento de los equipos y roja para
un uso remoto en el que se necesitara
ver el estado o posición de los
componentes del interior.
Esta luz roja nos deja ver, sin
contaminar de luz parásita al trabajo de
adquisición de imágenes, a través de
cámaras web sin filtro IR conectadas a
los Pc´s o desde Internet con cámaras IP.
También podemos escuchar los sonidos
de dentro del observatorio que nos dicen
mucho del estado de varios elementos.
El observatorio esta enclavado en la
dehesa extremeña rodeado de naturaleza.
Las lecturas promedio de medición con
SQM de de la oscuridad del cielo, en el
zenit, es de -21.6 y con picos esporádicos
de -22mag.
La bonanza climatología hace que
disfrutemos de una buena transparencia
atmosférica y una estabilidad estándar de
calidad que deja obtener detalles de
calidad en la fotografía

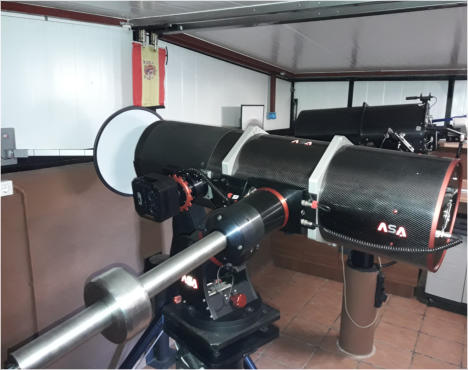

Los telescopios son aparcados en
posturas coincidentes con las pantallas de
flats por tres motivos,para no ser
alcanzados por los techos al cerrarse,
para poder hacer flats y un mantenimiento
en una postura cómoda de trabajo.

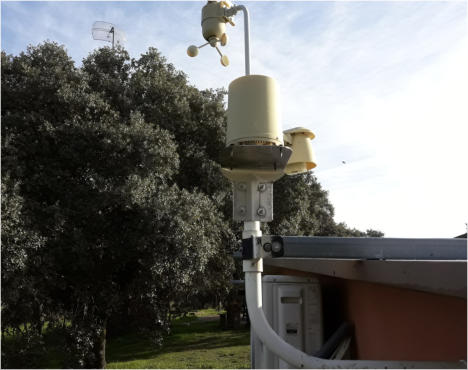

Una estación meteorológica nos da
información sobre la temperatura, velocidad
y dirección del viento, pico de ráfagas del
mismo, humedad relativa, presión
atmosférica, medición de precipitación de
lluvia y previsión del tiempo en las
próximas 24h.
Equipos,cámaras y sensores nos dan
información instantánea de la meteorología
y de la oscuridad del cielo.

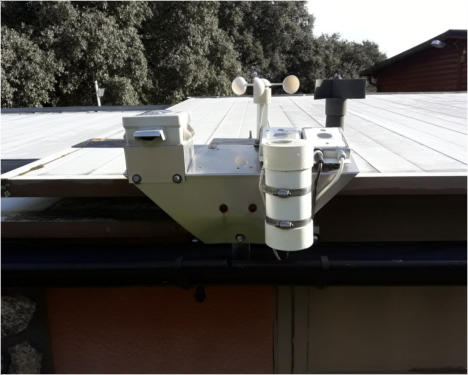

De izquierda a derecha se ven:
-Una cámara All-Sky, que nos deja ver con
un campo de 180º la transparencia,
situación y condiciones en altura del cielo.
-Dos Cloudwatcher, que dan
independencia a los dos telescopios en las
medidas de seguridad de apertura y cierre
del observatorio a través del TALON6
-y un medidor SQM, que nos ofrece
información de la oscuridad del cielo.
Los equipos de automatización nos ofrecen
el control completo del observatorio.

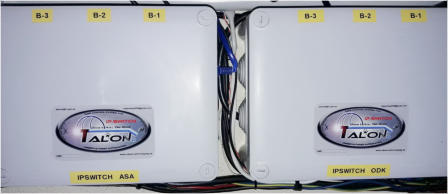

El encendido y apagado automático de los
mismos esta a cargo del dos IP-switch, uno
por columna y que nos brindan la posibilidad
de encender cámaras, monturas,
ordenadores, iluminación interior roja,
iluminación exterior de seguridad y resto de
equipación auxiliar.
El IP-switch, una vez programado a través
de Internet, queda a la espera de que el
controlador de seguridad TALON6 le de la
orden de apagar los equipos en uso después
de la sesión de fotografía.

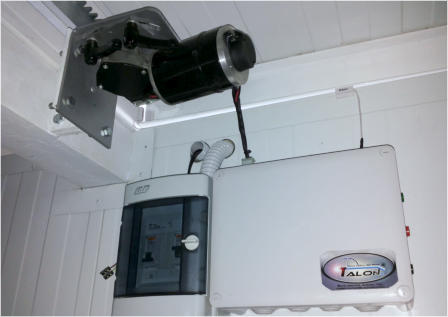

El TALON6 R.O.R es el encargado del
control del techo y controla la apertura por
orden del usuario o programa de
automatización y cierre por orden del mismo
o cualquier contingencia meteorológica, de
comunicaciones o perdida de suministro
eléctrico.

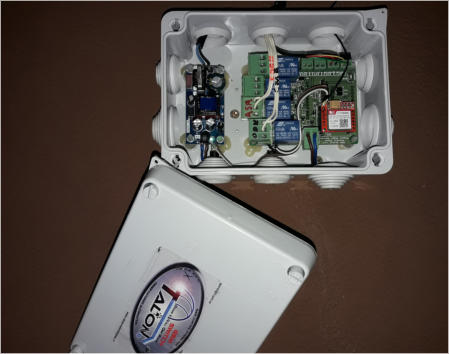

Un GSM-Switch nos permite ordenar la
apertura y cierre de los techos en caso de
que tuviéramos una perdida total de
comunicación con el observatorio, también lo
utilizamos para saber el estado de los mismo,
por necesidad o curiosidad y para activar el
climatizador de la sala caliente,Todo esto de
forma cómoda.
Al llamar con el móvil al GSM-Switch nos
contesta de forma hablada una voz femenina
y nos dice el estado de los relés y sus
sensores al pedírselo, también le damos las
ordenes con el teclado numérico del
mismo….muy fácil.
Equipamiento / Equipment
¿Quieres evitar esto y aprovechar tu tiempo?
Automatiza tu observatorio con Talon6

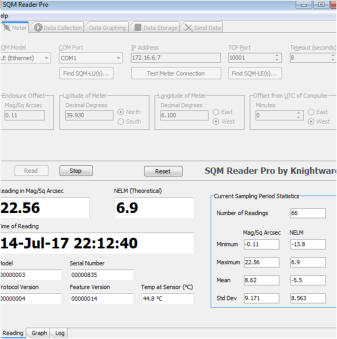

Otra de las bondades de Monfragüe son las oscuras noches con las que a veces nos sorprende, en el caso de
esta imagen batimos el récord de oscuridad desde que disfrutamos de sus cielos, en este caso -22,56, siempre
como medida punta.
El promedio real ronda la -21,60. La imagen es una toma única de 18sg a 3200 ISO.
Los valores SQM en noches limpias rondan los 21,6, pero ocasionalmente
nos encontramos con picos como este.

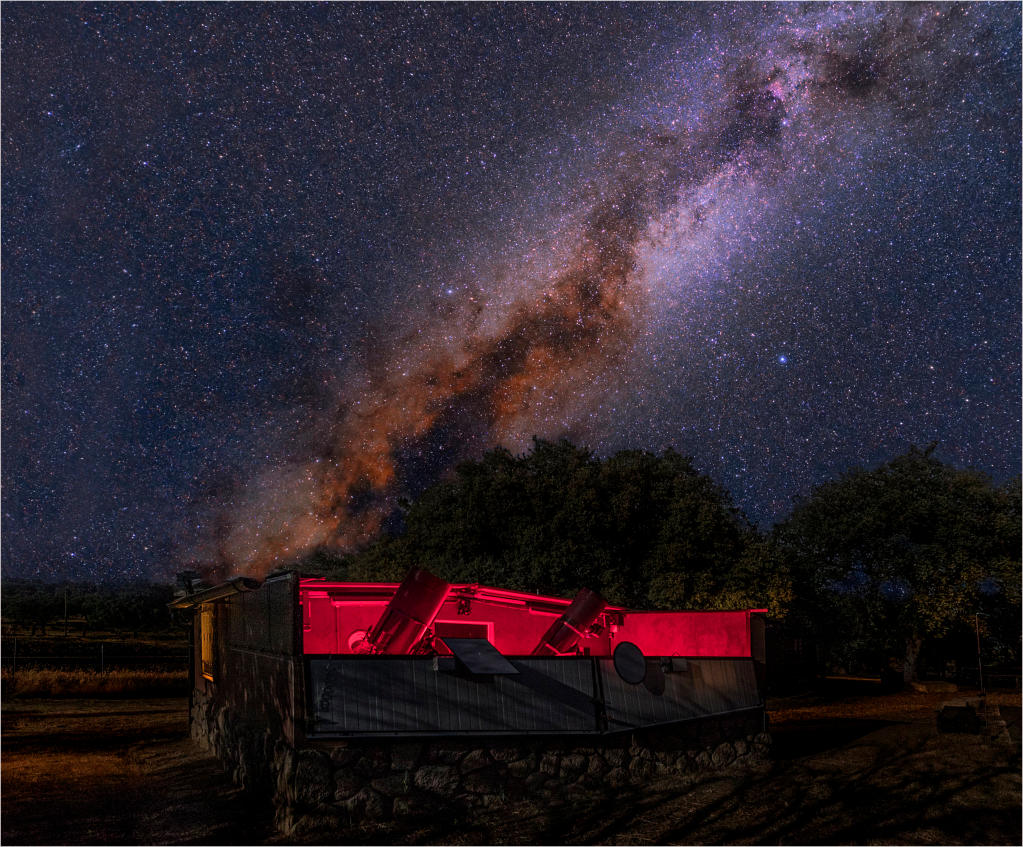

Imágenes de la Vía Láctea realizada por luis Romero Ventura

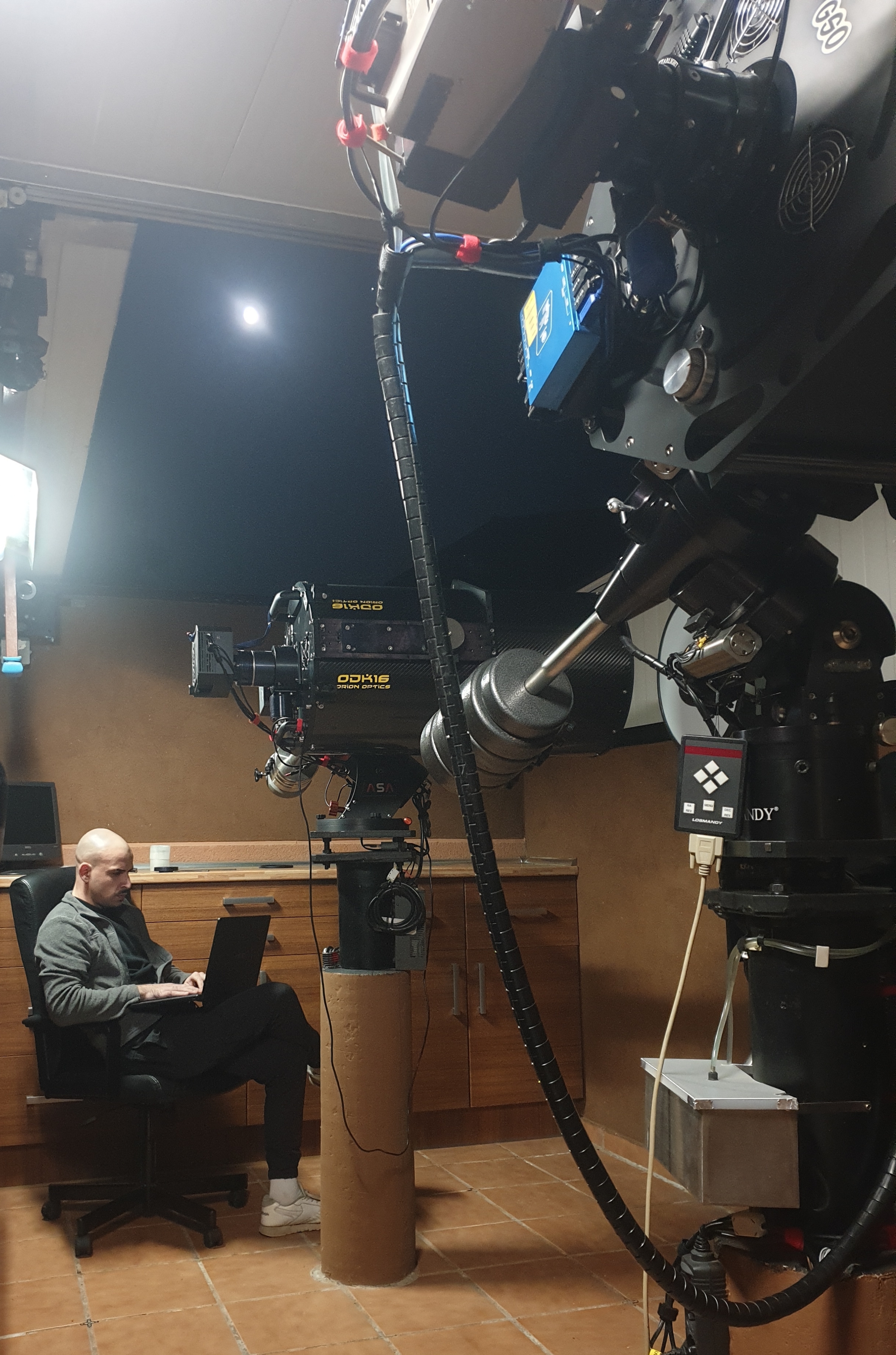

ALVARO G.M. - 2024.
