SETUP.

Dentro del Setup encontramos las siguientes ventanas: Version: Nos da información de la versión Driver y Firmware. Serial Connection: es donde ingresamos el puerto COM que ha asignado Windows a nuestro dispositivo al conectarlo. También tenemos un Check donde podemos activar las comunicaciones por el puerto COM o desactivar para wifi. IP Conenection: En este cuadro indicaremos la IP y el puerto al que tratará de conectarse el driver, y en Parameters de nuevo la IP asignada, la Gateway el nombre de la wifi y la contraseña. Esta primera conexión requiere que el cable USB esté conectado para poder enviar los parámetros al controlador. Una vez enviado los valores, se puede desconectar el cable USB si se desea y pulsar el botón reset situado entr elos botones Down y Up. El tipo de conexión se selecciona en el Setup en la casilla Serial Connection, pinchado es USB ,sin pinchar Wifi. Una vez configurado la primera vez y funcionando, el driver conectará como lo hayamos dejado y reintentará por ambos canales de comunicación, si uno de ellos se perdiera, para garantizar la conexión con el driver. Parameters: Al pulsar se abre la pantalla de parámetros internos para la conexión wifi, donde ingresaremos la IP Local que asignamos al equipo y la Gateway de nuestro ruter, también la SSID o nombre de nuestra red wifi y la Password. Motor Parameters: Este marco nos deja seleccionar la velocidad de movimiento en porcentaje y el tipo de paso que queremos utilizar. Predefined Positions: Este cuadro dos deja guardar las posiciones a memorizar. La posicion se guarda escribiendo el valor en la casilla pertinente a mano del valor Position que se muestra en la ventana del driver. Firmware Upgrade USB o WiFi: Se puede actualizar la unidad usando conexión USB o wifi. Firmware Upgrade USB: Al hacer clic en este botón accedemos a la ventana de carga de firmware del equipo. Se despliega una ventana donde seleccionar el firmware. En la columna de la izquierda pincharemos la carpeta fw_upgrade y se desplegará en la columna derecha los fw.disponibles. Al seleccionar en la columna derecha el archivo se colocará en la linea Filename. Ya podemos pulsar el botón Upload FW. El driver cargará el firmware después de abrir una ventana testigo, donde veremos el proceso automático. Cuando finalice la carga del fw. se nos pedirá que pulsemos cualquier botón del teclado para salir. El proceso a finalizado con éxito. Firmware Upgrade WiFi: Para esta tipo de actualización la unidad debe tener configurada la conexión wifi. Se abrirá una ventana del navegador web que nos indica que seleccionemos el firmware que deseamos cargar Se abrirá la subcarpeta fw_upgrade que esta en la carpeta raiz E-Talon que depositamos en C:/ y seleccionaremos el firmware que queramos cargar, Seleccionaremos el archivo, Por ejemplo: etalon_V104.ino.bin y pincharemos Actualizar. Se cargara el firmware. Importante Los archivos Vxxx.ino.bin son para carga con wifi. Los archivos Vxxx.ino.partitions.bin son para carga USB

Precio del equipo 345 +21%IVA, se realizan bajo pedido. especificando si es para Heliostar 76 o 100

0:00

/

2:13

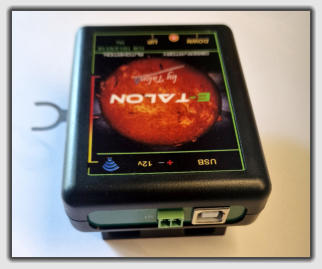

El driver se proporciona en un Pendrive y contiene todo lo necesario para el uso del dispositivo. En el se encuentra la carpeta E-Talon, esta carpeta hay que arrastrarla a C:/ Dentro se encuentra el driver USB CH341SER.exe, instalar este driver. Conecte la unidad a un puerto USB del ordenador y proporcione alimentación de 12v al equipo. (Cuide la polaridad + - de la conexión) Lo siguiente es ejecutar etalon.exe y lo debemos ejecutar la primer vez como Administrador, de esta forma se registrará en ASCOM. Se desplegará el driver:

En el cuadro superior izquierdo están las posiciones memorizables y los botones Top y Home. Debajo el botón Stop, nos deja parar en cualquier momento el movimiento del motor. Y en el cuadro inferior izquierdo los botones que nos permiten mover el ajuste del étalon de forma fina colocando en la ventana blanca el numero de pasos por Step. En la ventana negra superior derecha, nos indica el estado de movimiento y la posición en pasos. En la ventana rectangular vertical indica la posición del mando y de las memorias guardadas. En el cuadro inferior negro se indica con leds verdes la pulsación de la botonera manual de la caja y la activación de los sensores Top y Home. En la parte inferior los botones Calibración, Setup y Connect. Calibration: Pulsar este botón y desde la posición Home, se realiza una calibración automática desde el sensor Home al Top, quedando memorizada en el setup.

En caso de que el Heliostar esté montado en paralelo con otro telescopio ,disponemos de un Scopecover DUO diseñado para el control de tapas sincronizadas tanto del telescopio principal como del Heliostar, que protegen al principal, imposibilitando la apertura de este cuando el Heliostar esta en marcha tomando imágenes. En las siguientes imágenes la sincronizacion o Slave esta desactivada y se pueden abrir ambas tapas
